萃取槽（萃取箱、萃取器和混合澄清器）是一種逐級接觸式萃取設備，該設備由攪拌系統、混合區、澄清區和分相區等組成，在每一級設備內互不溶的兩種液相都會進行攪拌混合和澄清分相兩個過程， 從而實現目標溶質在不同液相間的傳質與分離。
萃取槽（混合澄清槽）具體工作流程為，料液和萃取劑依靠進料泵通過各自的進料口進入到混合室中，高速旋轉的攪拌器使料液和萃取劑進行混合傳質，然后通過溢流擋板進入澄清室內，在重力作用下實現輕、重兩相分離，分離后的輕、重兩相分別進入不同的出口，完成一次萃取過程。實際生產中，萃取槽一般為多級串聯，包括萃取段、反萃段、洗滌段和再生段等多個工段，具體要根據生產工藝進行配置。
萃取槽（萃取箱、萃取器和混合澄清器）是一種逐級接觸式萃取設備，該設備由攪拌系統、混合區、澄清區和分相區等組成，在每一級設備內互不溶的兩種液相都會進行攪拌混合和澄清分相兩個過程， 從而實現目標溶質在不同液相間的傳質與分離。
萃取槽（混合澄清槽）具體工作流程為，料液和萃取劑依靠進料泵通過各自的進料口進入到混合室中，高速旋轉的攪拌器使料液和萃取劑進行混合傳質，然后通過溢流擋板進入澄清室內，在重力作用下實現輕、重兩相分離，分離后的輕、重兩相分別進入不同的出口，完成一次萃取過程。實際生產中，萃取槽一般為多級串聯，包括萃取段、反萃段、洗滌段和再生段等多個工段，具體要根據生產工藝進行配置。
試驗萃取槽（混合澄清槽）參數
混合室體積（ml） | 澄清室體積(ml) | 通量（L/h） | 電機功率(W) | 進出口管徑 | 單槽外形尺寸 長×寬×高 (mm) |
300 | 900~1200 | 1~5 | 20 | ?10 | 336×91×100 |
500 | 1500~2000 | 3~10 | 20 | ?12 | 434×96×116 |
1000 | 3000~4000 | 5~20 | 20 | ?16 | 580×116×149 |
2000 | 6000~8000 | 10~40 | 60 | ?16 | 715×145×176 |
5000 | 15000~20000 | 20~100 | 90 | DN15 | 936×194×240 |
10000 | 30000~40000 | 40~200 | 120 | DN20 | 1380×250×300 |
試驗萃取槽應用行業
化工、醫藥、農藥、濕法冶金、食品、環保、石油、香料、染料等行業
試驗萃取槽材質
常用材質為透明PVC、PP、聚四氟乙烯、不銹鋼、鋼襯氟等。更大規格：根據您工藝要求進行定制加工。
BXC試驗萃取槽（混合澄清槽）優點
1、結構整齊、造型美觀；可預留觀察孔，觀察兩相界面；同時觀察料液混合及分離情況；

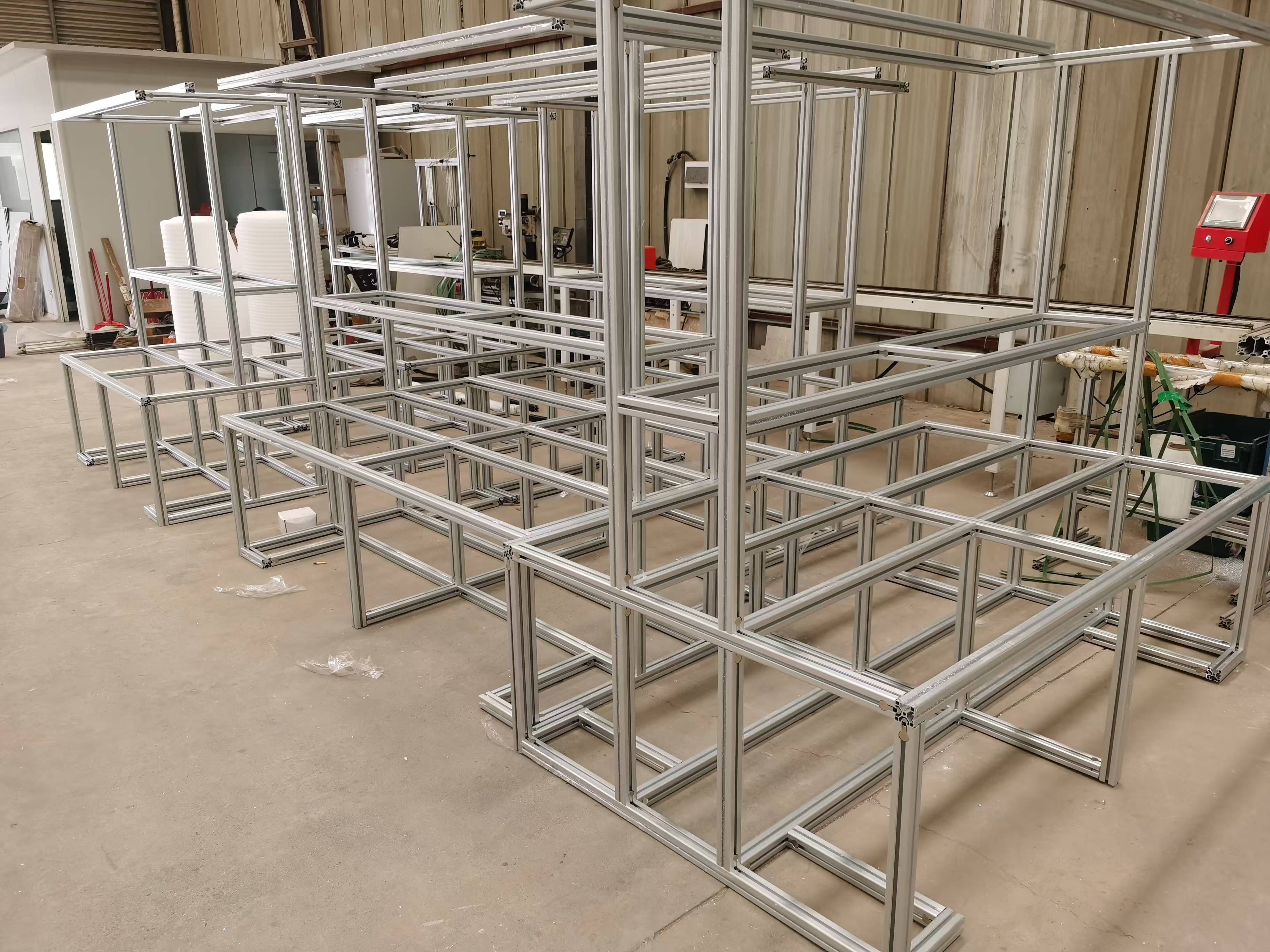

2、制作周期短；工作臺采用鋁合金自動調節安裝，可實現自由拆分；
3、級間可自由拆分組合，方便調整實驗級數；
4、槽體材質可根據客戶需要選擇透明有機玻璃（PMMA）、半透明PP、聚四氟乙烯（PTFE）材料制作，以滿足不同體系的需要；
5、全自動控制系統可實現，流量、液位，故障等在線檢測。
6、每級混合澄清槽設有獨立的攪拌電機，專門的控制裝置，可以根據數顯表分別調節轉速，
7、攪拌槳采用獨特的設計，使混合料液具有更大循環范圍，更強的聚集能量，而且軸向返混率非常小，從而更充分的完成兩項傳質，在混合室底部加有靜態渦輪混合室裝置，具有低速高強度混合攪拌效果。
8、每級均留有取樣孔，方便取樣檢測；
9、可選配進料泵，方便控制水相和有機相進料量。
